Régen volt már, hogy utoljára multimétert szereztem be, így a TOOLTOP ET34S Pro valóságos időutazásnak tűnt számomra.

Kipróbáltuk: TOOLTOP ET34S Pro multiméter - villanyszerelők és hálózatépítők svájci bicskája!



Röviden
Mi ez?
Ez egy 2 az 1-ben hőkamerás multiméter optikai mérőfunkciókkal.
Mit tud?
240×240 hőkép, 60e méréshatár, makró lencse, lézeres szálkereső és teljesítménymérő.
Mibe kerül?
Körülbelül 45-55 ezer forint az akciós ára.
Kinek jó?
Villanyszerelőknek, műszerészeknek és optikai hálózati technikusoknak ideális.



Bevezető

A TOOLTOP ET34S Pro alapjaiban változtatta meg a hordozható diagnosztikai eszközökről alkotott képemet. Egyszerűen újraírta a kézi mérőműszerekkel szembeni elvárásaimat. Bár az utóbbi időben sok rollert, okosasztalt és lézergravírozót próbáltam ki, ritkán találkoztam olyan készülékkel, amely ennyi funkciót egyesít egyetlen, kompakt házban. Ez nem egy átlagos kínai kütyü, hanem egy igazi hibrid, amely hőkamerát, professzionális multimétert és optikai hálózatokhoz szükséges mérőeszközöket is magában foglal.TOOLTOP ET34S Pro számomra

Már régóta terveztem egy hőkamera beszerzését a tesztekhez. Valahogy azonban mindig elmaradt a vásárlás, mert vagy az áruk volt csillagászati, vagy az alacsony felbontásuk miatt alig voltak használhatók. Amikor a forgalmazó megkeresett, hogy próbáljam ki ezt az eszközt és írjak róla, azonnal rábólintottam, hiszen a teszt után megtarthatom. Nem volt kérdés, hogy elkészítem ezt a tesztet, és cserébe egy rendkívül sokoldalú műszerem lesz, ami rengeteg mérésre képes, ráadásul hőkamera is van benne.

Ebben a tesztben alaposan megvizsgálom a készüléket. Kiderítjük, mire képes a gyakorlatban, mennyire pontosak a gyári adatok, és megéri-e a Pro verzió a felárat. Ha te is szereted tudni, mi rejtőzik a burkolat alatt – szó szerint –, akkor tarts velem, mert ez a műszer tartogat néhány meglepetést.

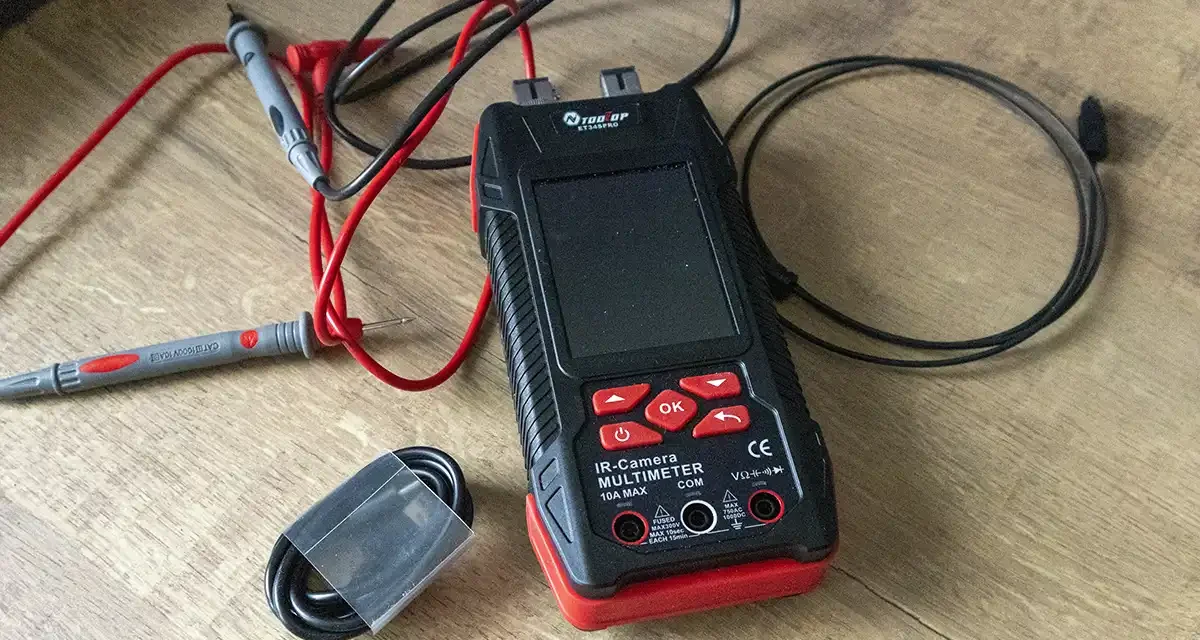

Így fest kívülrőla TOOLTOP ET34S Pro

Sablonosnak tűnhet, de igaz: amikor először fogtam kezembe a TOOLTOP ET34S Pro-t, azonnal éreztem a minőségi anyaghasználatot. Klasszikus, téglalap alakú kialakítása stabil fogást biztosít. A készülékház strapabíró műanyagból készült, a sarkokon pedig extra védelemmel látták el, hogy ellenálljon a műhelyben vagy a terepen jelentkező igénybevételnek, azaz egy esetleges leesés sem okoz kárt benne. Nem egy törékeny darab, és épp ez adja azt a bizalmat, amit egy ilyen kaliberű hőkamerás multimétertől elvár az ember. Hátul egy masszív, kihajtható támasztékot találunk, amellyel kényelmesen beállítható az asztalon, így mérés közben is jól látható marad a kijelző.TOOLTOP ET34S Pro

A TOOLTOP ET34S Pro egyik legérdekesebb kiegészítője a makró lencse. Ez egy apró, de annál fontosabb optikai elem, amelyet a hőkamera lencséje elé kell helyezni. A rögzítése zseniálisan egyszerű: beépített mágnesek tartják a helyén, így egyetlen mozdulattal felpattintható vagy levehető. Ha nem használjuk, érdemes a hordtáskában tartani, mert bár a mágnes erős, a terepen vagy a szervizasztalon könnyen elkallódhatna. Ez a lencse teszi lehetővé, hogy akár 1 mm-es alkatrészeket is tűélesen lássunk a hőképén, ami a nyomtatott áramkörök javításánál pótolhatatlan segítséget nyújt.TOOLTOP ET34S Pro

A gyártó a csomagolásra és a tartozékokra is nagy hangsúlyt fektetett. Kapunk egy tisztességes, félkemény hordtáskát, amely megvédi a műszert szállítás közben. Ebben kényelmesen elfér a Type-C töltőkábel, a mérővezetékek és a használati útmutató is, utóbbi hasznos lehet, ha kéznél van. A mérővezetékek (szondák) nem a legpuhább szilikonból készültek, de tisztességes, CAT III 1000V besorolású darabok. Külön pirospont jár a mérőhüvelyek LED-es megvilágításáért: amikor kiválasztunk egy funkciót, a megfelelő csatlakozók alja világítani kezd, így még félhomályban is biztosan a jó helyre dugjuk a vezetékeket.

A készülék tetején található az infravörös lencse és a Pro verzió exkluzív funkciói: a piros fényű lézer (VFL) és az optikai teljesítménymérő csatlakozója. Alul a szokásos három multiméter-csatlakozót találjuk, oldalt pedig a gumidugóval védett Type-C portot, ami nemcsak töltésre, hanem bizonyos modelleknél adatátvitelre is szolgál. A TOOLTOP ET34S Pro kijelzője egy 3,2 colos, színes panel, amely meglepően jó betekintési szögekkel bír, és a fényereje is állítható a menüben, bár tűző napsütésben azért meg kell küzdeni a láthatóságért.TOOLTOP ET34S Pro

Műszaki adatok

A TOOLTOP ET34S Pro specifikációit átböngészve hamar kiderül, hogy egy rendkívül sokoldalú célszerszámról van szó, olyannyira, hogy kevesen fogják kihasználni minden képességét. A hőkamera felbontása 240 x 240 pixel, ami ebben a kategóriában kiemelkedőnek számít. Ez a felbontás már elegendő ahhoz, hogy ne csak elmosódott foltokat lássunk, hanem pontosan azonosítani tudjuk a melegedő pontokat. A hőkép frissítési sebessége 25 Hz, ami folytonos, akadásmentes képet ad az 50 x 67 mm-es színes kijelzőn. A mérési tartomány -20 °C és 550 °C között mozog, ±2 °C-os pontosság mellett, ami a legtöbb ipari és elektronikai feladathoz bőven elegendő.TOOLTOP ET34S Pro

A multiméter funkciók terén a TOOLTOP ET34S Pro egy igazi precíziós műszer, 60 000-es méréshatárral rendelkezik (60 000 count), ami sokkal pontosabb leolvasást tesz lehetővé, mint a standard 6000-es vagy 20 000-es társai. Mérhetünk vele egyenfeszültséget 1000 V-ig, váltófeszültséget 750 V-ig, áramot pedig 10 A-ig (váltó- és egyenáramot egyaránt). Ezen kívül ellenállás (60 MΩ-ig), kapacitás (60 mF-ig), frekvencia (6 MHz-ig) és dióda tesztelés is szerepel a repertoárban, nem beszélve a 10 Ω alatti folytonossági vizsgálatról.TOOLTOP ET34S Pro

Az alábbi táblázatban összefoglaltam a családtagok közötti lényeges különbségeket:

Funkció ET34C ET34S ET34S Pro
Hőkamera felbontás Nincs 240 x 240 pixel 240 x 240 pixel
Makró lencse Nincs Van Van
Multiméter Van Van (60 k count) Van (60 k count)
Piros lézer (VFL) Nincs Nincs Van (10 mW)
Optikai mérő Nincs Nincs Van (-70 ~ +6 dBm)
Akku 1500 mAh 1500 mAh 1500 mAh

A TOOLTOP ET34S Pro valódi ereje a Pro funkciókban rejlik. A beépített 10 mW-os piros lézer (VFL) segítségével akár 10 km-es távolságig is ellenőrizhetjük az optikai szálak folytonosságát. Ehhez kapcsolódik az optikai teljesítménymérő, amely hét különböző hullámhosszon (850, 980, 1300, 1310, 1490, 1550, 1625 nm) tud mérni. Ez teszi a készüléket nélkülözhetetlenné azok számára, akik nemcsak villanyszereléssel, hanem optikai hálózatok karbantartásával is foglalkoznak. Az energiaellátásról egy 1500 mAh-s lítium akkumulátor gondoskodik, ami nagyjából 6 órányi folyamatos hőkamerázást tesz lehetővé.TOOLTOP ET34S Pro

Szoftver és menürendszer

Mivel a TOOLTOP ET34S Pro egy komplex mérőműszer, a szoftveres háttér és a kezelhetőség kulcsfontosságú. A készülék bekapcsolás után rendkívül gyorsan, pár másodperc alatt üzemkész állapotba kerül, és máris választhatunk a főmenü pontjai közül. A menürendszer többnyelvű, és szerencsére a választható nyelvek között a spanyol, német és francia mellett az angol is ott van, ami nagyban megkönnyíti a tájékozódást. A navigáció az iránygombokkal és az OK gombbal történik, ami logikus és kézre áll.TOOLTOP ET34S Pro

A hőkamera szoftveres funkciói között hét különböző színpalettát találunk (pl. vasvörös, szivárvány, izzó fehér, fekete-meleg stb.), amiket a mérés jellegétől függően változtathatunk. A szoftver automatikusan kijelzi a kép középpontjának hőmérsékletét, valamint folyamatosan követi és megjelöli a legmagasabb és legalacsonyabb pontot a kijelzőn. Fontos részlet, hogy az emissziós tényező állítható (PCB, beton, fa, festék stb. előre beállított profilokkal), így különböző anyagfelületeken is pontos méréseket végezhetünk a TOOLTOP ET34S Pro segítségével.TOOLTOP ET34S Pro

Az optikai mérési funkciókhoz (VFL és teljesítménymérő) külön almenük tartoznak. A piros lézernél beállítható folyamatos fény vagy villogás (1Hz/2Hz), míg a teljesítménymérőnél választhatunk a támogatott hullámhosszok közül. A készülék belső memóriája 60 darab hőkép tárolására alkalmas, amiket a „Galéria” menüpontban nézhetünk vissza. Bár a képek számítógépre való közvetlen átmásolása néha trükkös lehet, a helyszíni dokumentáláshoz és a hiba azonnali megmutatásához az ügyfélnek ez a belső tárhely is kiváló szolgálatot tesz. Az automatikus kikapcsolási funkció pedig segít, hogy ne merítsük le véletlenül az akkut, ha mérés után a munkapadon felejtjük a műszert.

Gyakorlati tapasztalatok: Élesben a TOOLTOP ET34S Pro-val

A TOOLTOP ET34S Pro használatát egy multiméteres teszttel indítottam. Sajnos teszt tápom nincs, így néhány töltő, konnektor lehetett a teszt alanya. Mértem ellenállást is, jó eséllyel ez is pontos volt. Azt viszont észrevettem, hogy a szakadásvizsgáló (folytonossági teszt) egy kicsit lomha; van benne egy érezhető késleltetés, ami a leggyorsabb profi műszerekhez képest zavaró lehet, ha tucatnyi kábelt kell gyorsan végigpittyegtetni.

A kapacitásmérésnél vegyesek az érzéseim. Míg a kisebb, kerámia kondenzátorokat (pár nanofarádig) magabiztosan mérte, addig a nagyobb elektrolit kondenzátornál hajlamos volt minimálisan felfelé csalni az értékeket. Ez persze a legtöbb hobbi feladatra elég, de komolyabb labormunkánál érdemes észben tartani.

A hőkamera részbe lépve rögtön látható a 240 x 240 pixeles felbontás előnye. A kép frissítése (25 Hz) szemre nagyon sima, nem szaggat, így könnyen követhetjük a melegedő pontokat. A szoftver egyszerre mutatja a minimum, maximum és a középponti hőmérsékletet. Használat közben rendszeresen hallani egy halk kattanást – ez a belső mechanikus zár, ami a kalibrálásért felelős, hogy a mérés pontos maradjon. A legjobb az egészben, hogy hőkamerázás közben sem kell lemondanunk a multiméterről: a kijelző alján élőben láthatjuk a mérési adatokat, így egyszerre figyelhetjük az áramot és a hőfejlődést.

A mágneses makró lencse egy igazi aduász a TOOLTOP ET34S Pro tarsolyában. Csak felpattintottam a hőkamera elé, és olyan részletgazdag képet kaptam, ahol az apró, 1 mm-es SMD alkatrészek is jól kivehetőek voltak. Ha valaki hibát keres, akkor nagyon fogja értékelni ezt a finomságot. Magam részéről nekem ilyen szerep nem jut majd a műszarnak, hiszen inkább külső hőmérsékleteket fogok mérni projektoron, mini PC-n és hasonló berendezéseken. Azt biztosan tudom mondani, hogy ha alaplapokkal vagy apró áramkörökkel dolgozol, ez a lencse önmagában megéri a készülék árát.

A Pro verzió egyik nagy extrája a 10 mW-os piros lézer (VFL). Elvégeztem vele a klasszikus optikai szál-ellenőrzést: az egyik végére rákötöttem a műszert, és a másik véget egy fehér papírlap felé irányítottam. A piros fény élesen megjelent, ami egyértelműen bizonyította a kábel folytonosságát. Itt fontos megjegyeznem, amit a cikkben is hangsúlyozni kell, soha ne nézzünk bele közvetlenül az optikai csatlakozóba vagy a lézerfénybe, mert súlyos szemkárosodást okozhat!

Nálam nincs ezer optikai kábel, de el tudom képzelni, hogy egy optikai hálózat építésénél mennyire hasznos lehet az, hogy beküldöd a lézerfényt a szál végén, akkor a másik oldalon a szekrényben, a kötegben látod, hogy melyik szál tartozik hozzá. Ez egy nagyobb rack szekrény mélyén valóban óriási segítség! Végre nem kell többé rángatni a kábeleket vagy találgatni, a TOOLTOP ET34S Pro piros fénye csalhatatlanul megmutatja az utat.

A kijelző 3,2 colos mérete ideális, a színek élénkek, és az adatok jól csoportosítottak. Azt viszont tapasztaltam, hogy erős napsütésben már nehezebben olvasható, hiába vesszük maximumra a fényerőt. A mérőhüvelyek LED-es háttérvilágítása viszont zseniális: ha átkapcsolok például árammérésre, csak az ahhoz tartozó csatlakozó világít, így elkerülhető a félredugásból eredő rövidzárlat vagy műszerkárosodás.

Az akkumulátor üzemideje nagyjából 6-8 óra folyamatos használat mellett. Van azonban két dolog, amire oda kell figyelni. Az egyik, hogy a töltöttségjelző nem teljesen megbízható: 5 %-nál tartottam, amikor rátettem a töltőre, és azonnal 10 % fölé ugrott a kijelzés. A másik – és ez talán a legnagyobb bosszúság -, hogy a készülék töltés közben egyáltalán nem használható. Ha lemerültél munka közben, kénytelen vagy várni, amíg a Type-C porton keresztül újra szuflát kap.



Konklúzió: Megéri a TOOLTOP ET34S Pro a vételárat?

Összességében a TOOLTOP ET34S Pro egy rendkívül impozáns mérőműszer, amely messze többet nyújt, mint egy átlagos multiméter, és jó eséllyel annál is sokkal többet, amire nekem itthon szükségem lesz. A 240 x 240-es hőkamera felbontás ebben az árkategóriában jónak számít, a mágneses makró lencse pedig tényleg nagyon jó ötlet, olyan lehetőségeket nyit meg az elektronikai javításban, amit eddig csak jóval drágább, professzionális hőkamerákkal érhettünk el. A 60 000-es méréshatárú multiméter pedig garantálja azt a precizitást, amire a kényesebb mérések során szükségünk lehet.TOOLTOP ET34S Pro

Nem mehetünk el szó nélkül amellett, hogy a Pro verzió az optikai hálózatok szerelői számára is teljes értékű eszközt kínál. A piros fényű lézer és a teljesítménymérő integrálása egy hőkamerás multiméterbe valóban zseniális húzás, hiszen így több különálló, drága műszert válthatunk ki ezzel az egyetlen eszközzel. Vannak persze gyermekbetegségei, mint a lassabb szakadásvizsgáló vagy a töltés közbeni használat hiánya, de ezekkel a korlátokkal együtt is a TOOLTOP ET34S Pro egy kiváló ár-érték arányú befektetés.TOOLTOP ET34S Pro

Ha villanyszerelőként, műszerészként vagy hálózati szakemberként dolgozol, a TOOLTOP ET34S Pro gyorsan vissza fogja hozni az árát a megspórolt hibakeresési idővel. Nem kell többé találgatni, hogy melyik kismegszakító melegszik, vagy hol szakadt meg az optikai szál; ezzel a műszerrel látni fogod a megoldást. Bátran ajánlom mindenkinek, aki egy modern, multifunkcionális és megbízható diagnosztikai eszközt keres a mindennapi munkájához.TOOLTOP ET34S Pro

Ha megtetszett, akkor a műszert most 52 600 forintért vásárolhatod meg az alábbi linkre kattintva:

TOOLTOP ET34S Pro

Hasonló tartalmak oldalunkon

Kérdések és Válaszok a TOOLTOP ET34S Pro kapcsán

  • Használható a hőkamera és a multiméter egyszerre?

    Igen, a TOOLTOP ET34S Pro egyik kiemelkedő képessége, hogy hőkamerázás közben a kijelzőn azonnal nyomon követhetjük a multiméter mérési adatait is.TOOLTOP ET34S Pro

  • Mire jó a makró lencse a gyakorlatban?

    A lencse segítségével mikroszkopikus áramköri elemeket (például SMD ellenállásokat, IC-ket) vizsgálhatunk közelről, így azonnal észlelhető, ha egy apró alkatrész túlmelegszik a panelen.

  • Mekkora a hőkamera felbontása?

    A TOOLTOP ET34S Pro infravörös felbontása 240×240 pixel, ami részletes hőképet biztosít.TOOLTOP ET34S Pro

  • Milyen hosszú az akkumulátor üzemideje?

    A beépített 1500mAh-s akkuval nagyjából 6 órányi folyamatos használat érhető el hőkamera üzemmódban.

  • Miben tud többet a Pro verzió a sima ET34S-nél?

    A TOOLTOP ET34S Pro beépített 10mW-os piros lézerrel (VFL) és optikai teljesítménymérővel is rendelkezik.TOOLTOP ET34S Pro

  • Milyen hőmérsékletig tud mérni a műszer?

    A mérési tartomány -20°C-tól egészen 550°C-ig terjed.

  • Tudom menteni a készített hőképeket?

    Igen, a belső memóriában maximum 60 darab hőkép tárolható, amik később visszanézhetőek.

  • Van benne magyar nyelvű menü?

    Nincs, a TOOLTOP ET34S Pro menüje angol, német, francia, spanyol és kínai nyelven érhető el.TOOLTOP ET34S Pro

  • Kell biztosítást kötni erre az eszközre?

    Nem, ez egy mérőműszer, nem tartozik a biztosításköteles közlekedési eszközök közé.

  • Tartalmaz a csomag hálózati töltőfejet?

    Nem, a csomagban csak a Type-C kábel található, a töltéshez egy legalább 5V/2A-es adaptert kell használnunk.
